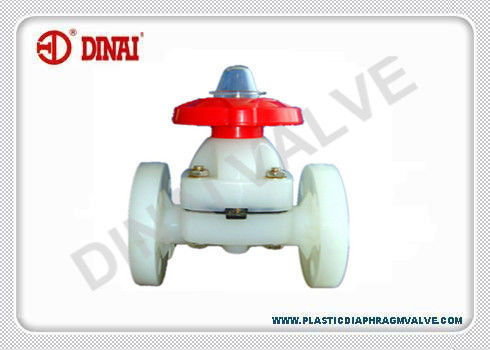

2" 2-1/2» 3" тип плотины мембранного клапана пути УПВК 3, пневматический мембранный клапан 4 дюйма

2" 2-1/2» 3" тип плотины мембранного клапана пути УПВК 3, пневматический мембранный клапан 4 дюйма

Мембранные клапаны предлагают много материалов тела сочетаний из и эластомерных материалы диафрагмы. Дизайн клапана ссадин-устойчив и не-закупоривать. Когда диафрагма, которая соединена с стержнем клапана компрессором, вытягивана далеко от дна тела или плотины клапана, путь жидкости имеет ровную, модернизированную подачу. Слуррис на низком давлении которое нормально закупорило бы большинств другие дизайны клапана легко проходят через мембранный клапан. Клапан имеет дизайн верхн-входа, позволяющ встроенному обслуживанию; соответствующее для дросселировать и включено-выключено обслуживания в применениях выстраивая в ряд от водоочистки к химическим процессам ссадины. Мембранные клапаны управляются вручную, электрически, или пневматически.

Поливиниловый уньпластизисед хлорид предлагает самое лучшее значение для денег для много применений. ПВК-У также всеобщий материал. Оно в хорошем свойстве анти--корозии, механического свойства, света, легкого для установки. Смола ПВК смешанная с различной помощью может привести различные материалы для много применений, сегодня оно ПВК свойств действует как важный пластиковый материал для промышленной пронзительной системы.

Особенности:

• Размеры от 1/2» до 10".
• Тело УПВК, боннет ПП-ГФ/УПВК
• Диафрагма ПТФЭ, валик ЭПДМ.
• работая температура от -10℃ к 75℃.
• бар давления деятельности ПН10.
• тип плотины.
• АНСИ, ДЖИС, соединение фланца ДИН

Бренд: КЛАПАН ДИНАИ

Зона применения:

• водоснабжение
• электрический
• грунтовая вода.
• рассол.
• природный газ.
• минируя завод, завод металлургии, линия сбросовых водов завода удобрения пронзительная.
• химический завод
• линия обработки сточных водов пронзительная
• линия соленой воды еды промышленная пронзительная
• завод хлора

							НЕТ.	ИМЯ ЧАСТИ		КТИ	МАТЕРИАЛ
							1	Установите гайку		2	Сталь
							2	Стержень		1	Сталь
							3	Набивка		1	ПП
							4	Пин		1	Сталь
							5	Компрессор		1	Литое железо/нейлон
							6	Винт		1	Сталь
							7	Набивка		2	Сталь
							8	Диафрагма		1	ПТФЭ+ЭПДМ
							9	Тело		1	УПВК КПВК ПВДФ ПП
							10	Крышка		1	ПК
							11	Крышка		1	ПП
							12	Колесо руки		1	АБС
							13	Ниппель тавота		1	Медь
							14	Боннет		1	УПВК КПВК ПВДФ ПП
							15	Болт и гайка		8	Сталь
Размер Норминал	Д1			Д	Л	Х	Т	н	ΦД1	Вайгхт/кг
ДН (дюйм)	ДИН	АНСИ	ДЖИС							УПВК	КПВК	ПВДФ	ПП
15 (1/2»)	65	60	70	95	125	125	15	4	14	1,0	1,0	1,2	0,8
20 (3/4")	75	70	75	105	135	130	16	4	14	1,3	1,3	1,6	0,9
25 (1")	85	80	90	115	145	145	16	4	14	1,5	1,6	1,8	1,0
32 (1-1/4»)	100	89	100	135	160	170	16	4	18	2,0	2,1	2,4	1,3
40 (1-1/2»)	110	99	105	145	180	190	18	4	18	2,5	2,7	3,0	1,8
50 (2")	125	120	120	160	210	215	25	4	18	3,2	3,4	3,9	2,5
65 (2-1/2»)	145	140	140	180	250	280	25	4	18	6,2	6,4	7,8	5,0
80 (3")	160	152	150	195	300	300	30	8	18	7,5	7,8	8,9	6,1
100 (4")	180	190	175	215	350	340	30	8	18	12,6	13,0	15,0	9,7
125 (5")	210	216	210	245	400	420	30	8	18	17,6	18,0	21,0	13,5
150 (6")	240	240	240	280	460	480	30	8	23	31,0	32,0	37,0	25,0
200 (8")	295	298	290	335	570	625	35	8	23	47,0	49,0	56,0	36,5
250 (10")	350	362	355	395	680	776	35	12	23	60,0	63,0	96,0	50,0
