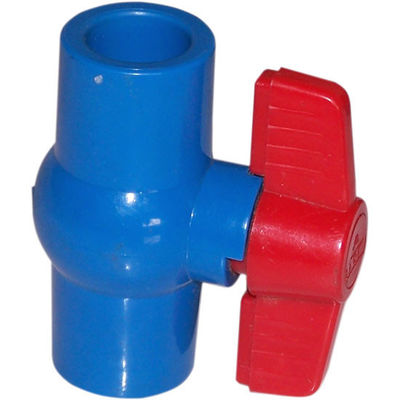

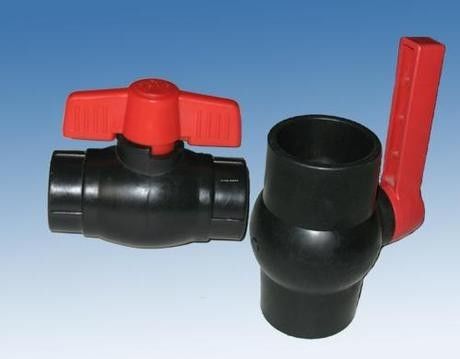

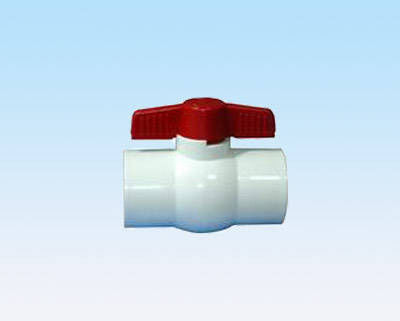

Компакт 1/2» | 4" шариковый клапан PVC истинного соединения пластичный плавая для водоснабжения

Латунь 2 - винтовой нарез NPT/BSP шарикового клапана ПК плавая женский, порт 600 WOG полный



Кратко введение:





Применение: Водоснабжение, стекать воды, быть фермером, полив, водохозяйство, и водоочистка и другие поля

ODM и OEM радушны.











Характеристика:

Полн-Подача, возникновение высокого профессионализма, высокопрочное, корозия

Сопротивление, длинная жизнь

Уплотнение седла шарового клапана PTFE, низкий вращающий момент

Основание клапана может быть регулирует эластик руководством

Выпустите от среднего ускорительного клапана остал Intact, смогите быть заменено

Врезанная платформа для обеспечения гайки края омедняет для того чтобы облегчить установку автоматического

Привод















Технические данные

Номинальное давление (Mpa)	PN	2,5, 4,0, 6,4
Давление испытания прочности (Mpa)	PT	3,8, 6,0, 9,6
Испытание уплотнения низкого давления (Mpa)		0,6
Высокое испытание уплотнения давления (Mpa)		3,0, 4,8, 7,6
Применимое средство	вода, масло, газ, азотноводородная кислота, укусная кислота
Применимая температура	-40~180℃



Характеристика:

- структура Анти--обдува стержня клапана

Когда средств пройдите через клапан, давление в теле клапана смогите по возможности

нажмите стержень вне, или когда клапан в ремонте, если там давление в середине

кажется, что легко летают полость, стержень или средство вне по демонтировать клапан,

что может причинить повреждает к людям,



Для того чтобы предотвратить возможности, технологическая бобышка пакует и подшипник тяги горится

или упаковка поврежденные должные к другим причинам, давление средства в теле клапана

сделает технологическую бобышку стержня клапана в плотном контакте с верхней стороной уплотнения

тело клапана.



Таким образом предотвратить средство протекая вне от положения упаковки повреждения.



- Надежная структура уплотнения

Место сделано PTFE. Потому что площадь контакта между местом и шариком будет

будет более высокой с поднимать давления средней полости,



Малый шариковый клапан сопротивления имеет самое малое сопротивление полностью клапана, в случае

уменьшенной скважины, сопротивление немного все еще.



- Проворный переключатель

Circumrotates шарикового клапана в 90°, оно работа быстро, котор нужно раскрыть или закрыть.





Спецификации:

Технические данные

- Номинальный диаметр: 1/2» - 25"

- Применимая температура: -29℃~425℃ (сталь) -40℃~550℃ (нержавеющая сталь)

- Номинальное давление: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K

- Применимое средство: вода, газ, масло, и другое средство колкости.



Применения стандартные

- Стандарт изготовления: API 608/DIN/BS/JIS

- Лицом к лицу размер: ANSI b 16,10, API 6D/DIN/BS/JIS

- Размер фланца: ANSI B 16,5 MSS-SP-44/DIN/BS/JIS

- Испытание: API 598 API 6D/DIN/BS/JIS



Описание:

Кратко введение:

Шариковый клапан конструирован и изготовленный согласовывать хорошо к API 608. Плавая шарик когда малый калибр,

и фикчированный шарик когда большой калибр.



Он имеет структуру и антистатическое устройство защиты от огня. Широко использованный для петролеума, химия, вода

индустрии обработки.



Характеристики:



- структура Анти--обдува стержня клапана



Когда средств пройдите через клапан, давление в теле клапана может по возможности нажать стержень вне, или

 когда клапан в ремонте, если давление в средней полости, то стержень или средство кажутся к легко

летите вне по демонтировать клапан, который может причинить повреждает к людям, для того чтобы предотвратить

возможности, технологическая бобышка пакуют и подшипник тяги горится или упаковка поврежденные должные к другому

причины, давление средства в теле клапана сделают технологическую бобышку стержня клапана в плотном контакте

с верхней стороной уплотнения тела клапана. Таким образом предотвратить средство протекая вне от упаковки повреждения

 положение.



- Надежная структура уплотнения



Место сделано PTFE. Потому что площадь контакта между местом и волей шарика будет более высокой

 с поднимать давления средней полости, малый шариковый клапан сопротивления имеет самое малое сопротивление всех

 клапан, в случае уменьшенной скважины, сопротивление немного все еще.



- Проворный переключатель



Circumrotates шарикового клапана в 90°, оно работа быстро, котор нужно раскрыть или закрыть.



Давление испытания Испытайте деталь  Обстреливайте испытание  Загерметизируйте испытание  Подоприте испытание уплотнения Испытание уплотнения воздуха  Средство  Вода  Воздух  Блок MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2  Давление (тип) 150 3,1 450 2,2 315 2,2 315 0.5-0.7 60-100 300 7,8 1125 5,6 815 5,6 815 400 10,3 1500 7,6 1100 7,6 1100 600 15,3 2225 11,2 1630 11,2 1630 900 23,1 3350 16,8 2440 16,8 2440    Размеры главного соединения   Тип Размер (mm)  Размер (mm) дюйм DN L D D1 D2 b Z-Φd H W Q41F/H/Y-150Lb  Q341 F/H/Y-150Lb  Q641 F/H/Y-150Lb ″ 1/2 15 108 89 60,5 35 12 4-Φ15 68 115 3/4 ″ 20 117 98 70 43 12 4-Φ15 75 130 1 ″ 25 127 108 79,5 51 12 4-Φ15 85 150 11/4 ″ 32 140 117 89 64 13 4-Φ15 96 190 11/2 ″ 40 165 127 98,5 73,2 15 4-Φ15 107 230 2 ″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2 ″ 65 190 177,8 139,7 104,7 18 4-Φ19 145 280 3 ″ 80 203 190,5 152,4 127 19 4-Φ19 160 310 4 ″ 100 229 229 190,5 157 24 8-Φ19 185 330 5 ″ 125 356 254 216 185,7 26 8-Φ22 230 600 6 ″ 150 394 279 241,3 216 26 8-Φ22 260 800 8 ″ 200 457 343 298,5 270 29 8-Φ22 310 1000 10 ″ 250 533 406 362 324 31 12-Φ25 350 1200



Тип	Размер (mm)		Размер (mm)
	дюйм	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb  Q341F/H/Y-300Lb  Q641F/H/Y-300LbY	″ 1/2	15	140	95	66,5	35	15	4-Φ15	72	115
	3/4 ″	20	152	117	82,5	43	16	4-Φ19	75	130
	1 ″	25	165	124	89	51	18	4-Φ19	85	150
	11/4 ″	32	178	133	98,5	64	19,5	4-Φ19	95	180
	11/2 ″	40	190	156	114,3	73,2	21	4-Φ22	110	230
	2 ″	50	216	165	127	92	23	8-Φ19	120	240
	21/2 ″	65	241	190,5	149,4	104,7	26	8-Φ22	150	280
	3 ″	80	283	210	168,5	127	29	8-Φ22	165	310
	4 ″	100	305	254	200,2	157	32	8-Φ22	190	330
	5 ″	125	381	279	235	185,7	35	8-Φ22	240	600
	6 ″	150	403	318	270	216	37	12-Φ22	270	800
	8 ″	200	502	381	330	270	42	12-Φ25	315	1000
	10 ″	250	568	445	387,5	324	48	16-Φ29	380	1200





Тип	Размер (mm)		Размер (mm)
	дюйм	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	″ 1/2	15	165	95	66,5	35	15	4-Φ15	88	115
	3/4 ″	20	190	118	82,5	43	16	4-Φ19	98	130
	1 ″	25	216	124	89	51	18	4-Φ19	105	150
	11/2 ″	40	241	156	114,3	73,2	23	4-Φ22	135	180
	2 ″	50	292	165	127	92	26	8-Φ19	155	240
	3 ″	80	356	210	168,2	127	32	8-Φ22	175	280
	4 ″	100	432	273	216	157	38	8-Φ25	210	330
	6 ″	150	559	356	292	216	48	12-Φ29	340	800
	8 ″	200	660	419	349	270	56	12-Φ32	400	1000
	10 ″	250	787	508	432	324	64	16-Φ35	440	1200
